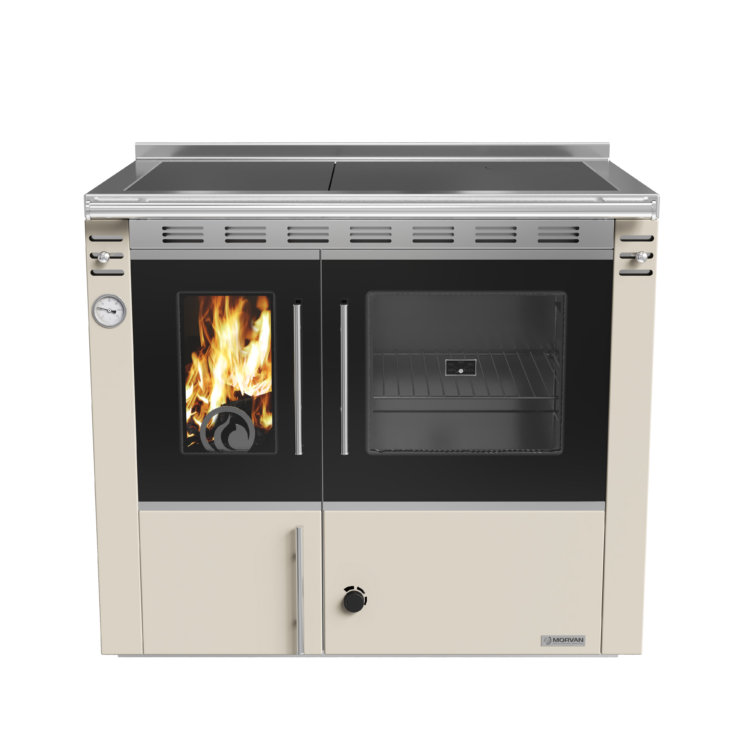

Cuisinière à bois ARTHENA 20
Cuisiner au chaud !
La cuisinière Arthéna 20, avec ses 17,2 kW, allie puissance et fonctionnalité. Elle est parfaitement adaptée pour chauffer une maison entière ou en complément d’une chaudière existante.
Son design contemporain et la vision du feu en font un élément central dans l’aménagement de votre cuisine.
- Plaque de cuisson en acier pour une cuisson optimale.
- Régulateur d’air primaire et secondaire pour un contrôle précis de la combustion.
- Thermomètre de bouilleur et de four intégrés pour un suivi constant de la température.
- Fenêtre de vision du feu en double vitrage pour une expérience visuelle unique.

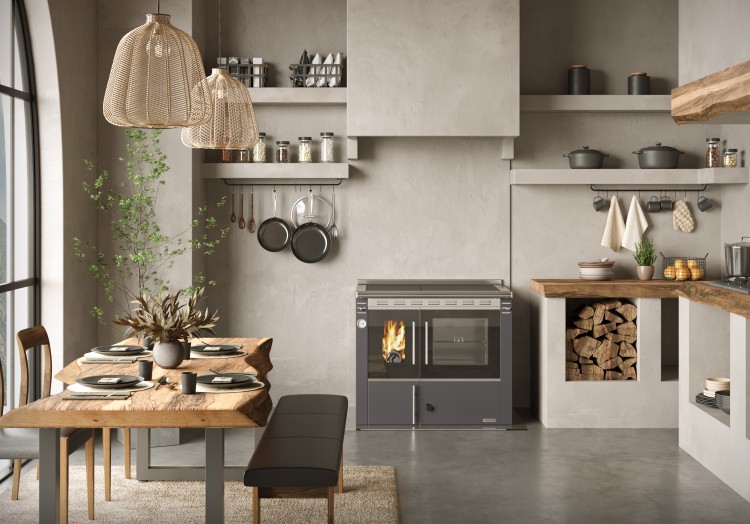

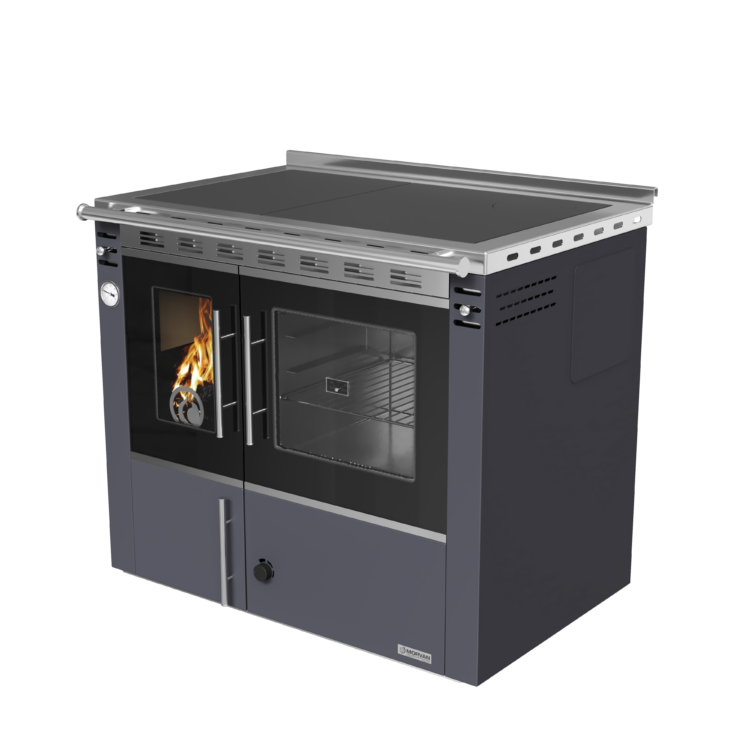

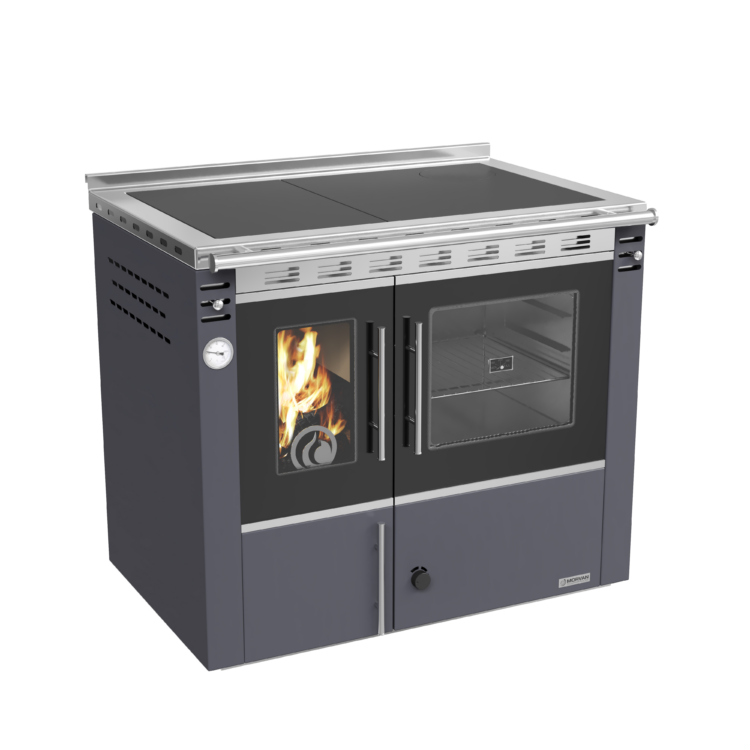

Anthracite

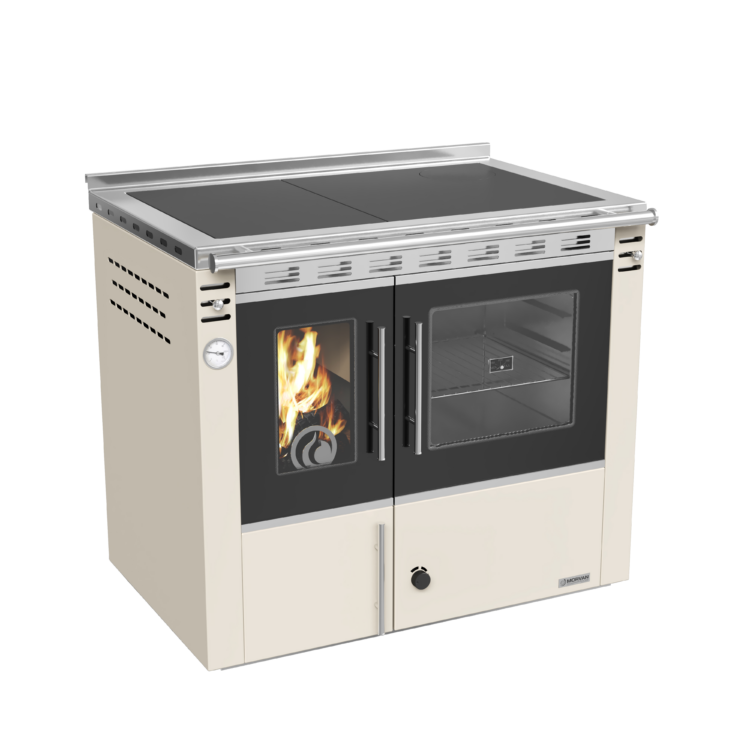

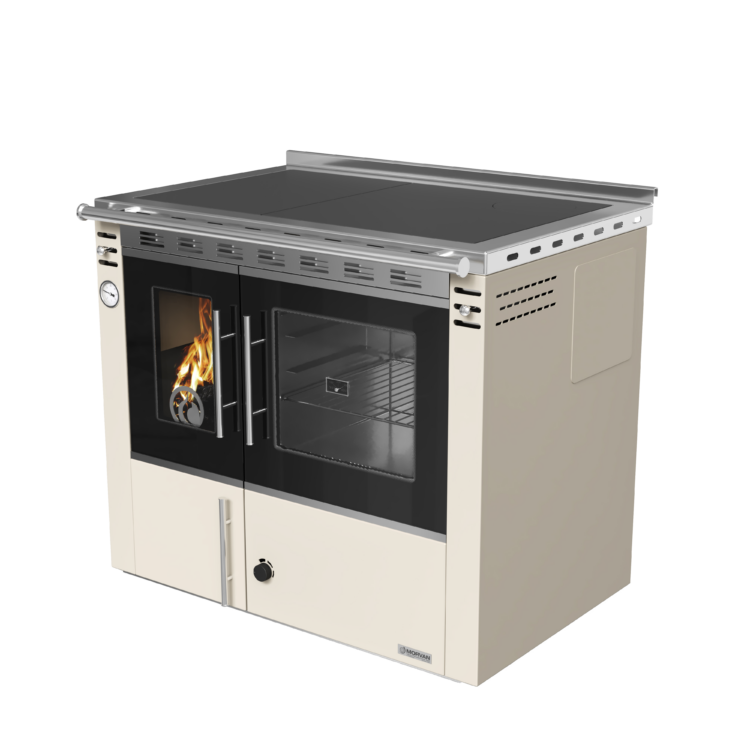

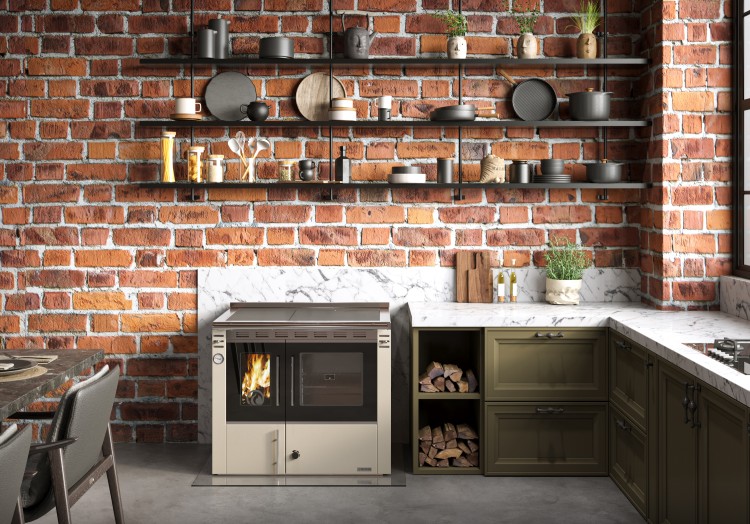

Ivoire
Les avantages de ce produit
- La cuisinière est livrée de série avec une unité de charge LTC, offrant une polyvalence accrue :
Fonction de charge du ballon tampon dans une installation avec ballon tampon.
Fonction de charge du circuit de chauffage dans une installation avec raccordement direct.
Protection contre les retours froids sur la cuisinière.
- Raccordable à l’air externe :
La prise d’air externe de 120 mm permet une combustion efficace sans refroidir la pièce. Environ 120 m3 d’air par heure à la puissance nominale assurent une performance optimale.
- En associant votre cuisinière ARTHENA 20 à la bouteille de mélange MORVAN, vous conservez l’énergie produite en excès lors de son fonctionnement afin de pouvoir l’utiliser plus tard.
Ainsi, la chaleur accumulée peut être restituée même lorsque la cuisinière n’est pas en fonctionnement.
- Le plaisir de la cuisson au feu de bois
- D’esthétique intemporelle, la cuisinière ARTHENA 20 dispose d’une plaque de cuisson en acier pour cuisiner de façon simple et efficace ainsi que d’un four de grande capacité appréciable pour une réaliser une cuisine familiale.
- Installation en toute sécurité
- Dans une installation avec ballon tampon, l’unité aura la fonction de charge du ballon tampon et de protection contre les retours d’eau froide sur la cuisinière.
- Dans une installation avec raccordement direct, l’unité aura la fonction de charge du circuit de chauffage et de protection contre les retours d’eau froide sur la cuisinière
ARTHENA 20
Puissance
Combustible
Rendement
Alimentation
Fonctionnement
Informations techniques
Zoom sur
EAU CHAUDE SANITAIRE (ECS) QUÉSAKO ?
L’Eau Chaude Sanitaire (ECS) désigne l’eau chauffée à usage domestique. Intégrée aux systèmes de chauffage, elle fournit de l’eau chaude pour la cuisine, la salle de bains, et d’autres besoins sanitaires, contribuant ainsi au confort quotidien des utilisateurs.
Garantie
- Garantie corps de chauffe : 3 ans.
- Garantie composants électriques et électroniques : 2 ans suivant norme UE.
- Garantie de suivi des pièces de rechange à l’identique ou équivalent : 15 ans.
- Composants non couverts par la garantie : joints, fonderies, visseries, poignées, pierres et béton réfractaire.

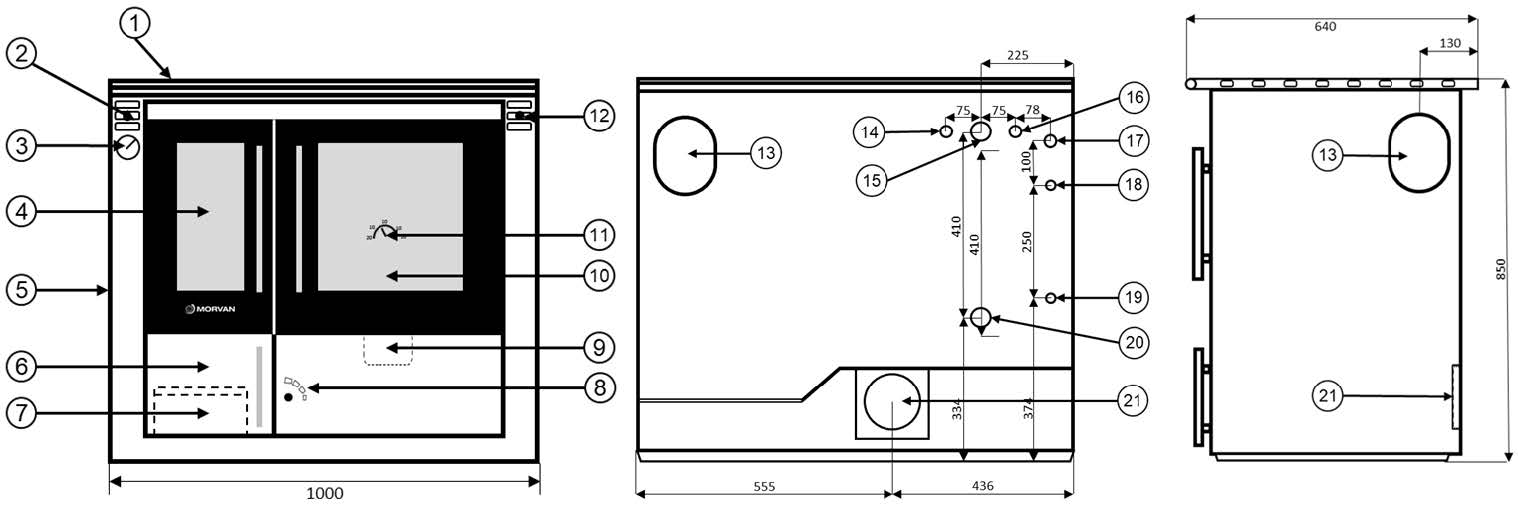

Composition
1. Plaque de cuisson
2. Manette de contrôle de flux des fumées
3. Thermomètre du bouilleur
4. Porte de la chambre de combustion
5. Habillage
6. Porte du cendrier
7. Cendrier
8. Régulateur d’air primaire
9. Trappe d’entretien
10. Porte du four
11. Thermomètre du four
12. Régulateur d’air secondaire
13. Sortie des fumées Ø 130mm M
14. Connection sonde de sécurité air primaire
15. Sortie chauffage Ø 1’’
16. Connection sonde thermomètre du bouilleur
17. Entrée doigt de gant Ø 3/4’’
18. Piquage eau chaude Ø 1/2’’
19. Entrée eau froide soupape thermique Ø 1/2’’
20. Retour chauffage Ø 1’’
21. Entrée d’air externe Ø 120mm
Détails techniques et fonctionnels
Accès pro
Application
MORVAN Home
Visualiser le modèle de poêle ou de cuisinière de votre choix chez vous, à l’emplacement que vous souhaitez.
Options et accessoires
Régulateur de température Eco MAX – Classe VI ERP
Le régulateur ecoMAX est conçu pour pouvoir piloter :
– 2 circuits de chauffage mélangés (sur V3V motorisée)
– 1 circuit de chauffage direct
– Le ballon d’eau chaude sanitaire
– Le bouclage ECS
– La gestion solaire
– Le relayage avec un générateur secondaire
L’écran tactile du régulateur – intégrant un capteur de température – peut servir de
thermostat d’ambiance pour un ou plusieurs circuits de chauffage (deux écrans
peuvent être raccordés au module de base).
En option, le contrôle et la supervision à distance sont possibles via le module internet
ecoNET. L’application ecoNET pour mobile est disponible sous Android et iOS.
Les caractéristiques techniques
Alimentation : 230 V~, 50 Hz
Consommation de courant du régulateur : 0,4 A
Type de fusible : 5 x 20, T 6,3 A, 230 V~, céramique
Classe de protection du régulateur : IP20
Plage de mesure de la température du capteur CT-10 : 0…100°C
Plage de mesure de la température des capteurs CT6-P et CT6-W : -40…40°C
Précision de mesure de la température : ±2 °C
Écran d’affichage : Écran tactile avec une résolution de 480×272 pixels.
Dimensions externes : Module : 340 x 225 x 60 mm ; Panneau de contrôle : 148 x 97
x 23 mm ; Poids : 1,6 kg
Normes : PN-EN 60730-2-9 ; PN-EN 60730-1 ; Classe de logiciel : A
Méthode d’installation : Montage mural
Thermostat d’ambiance sans fil programmable – classe IV ERP
- Régulateur équipé d’un algorithme de régulation PID – Classe IV selon l’ERP
- Avec horloge journalière et afficheur LCD grand format
- Régime : journalier automatique – confort – économie – protection hors gel
- Communication sans fil entre le récepteur et le thermostat : distance max 50 mètres
- Alimentation électrique :
- Thermostat alimenté par 2 piles alcalines type AA 1,5 V – piles non fournies
- Récepteur tension 230V 6 Fréquence 50 – 60 Hz
- Livré avec platine de montage pour thermostat
- Peut être raccordé à la chaudière ou au circulateur de chauffage
- Plage de réglage de la consigne : 5 à 30 ° C
- Résolution des réglages : 0,5 ° C
- Couleur thermostat : Blanc RAL 9003
