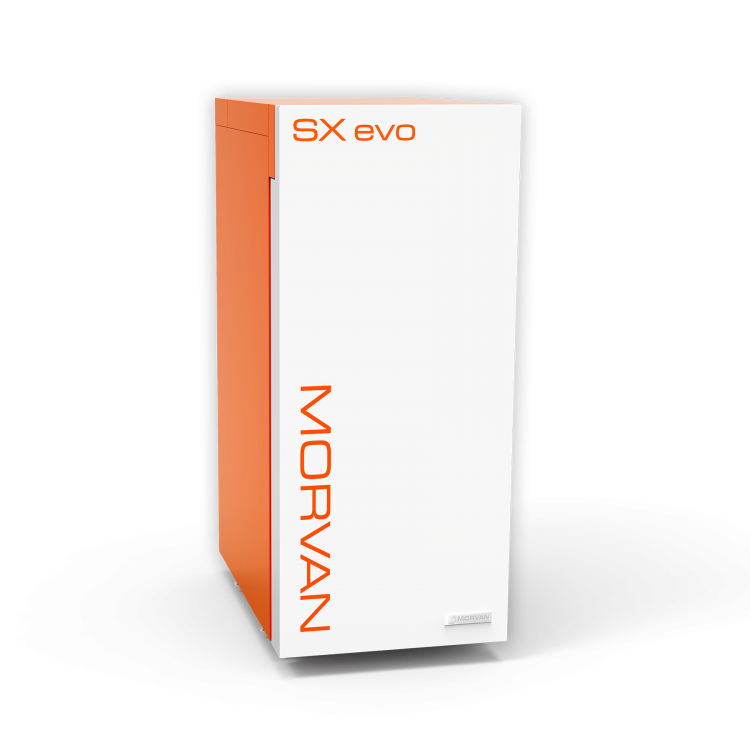

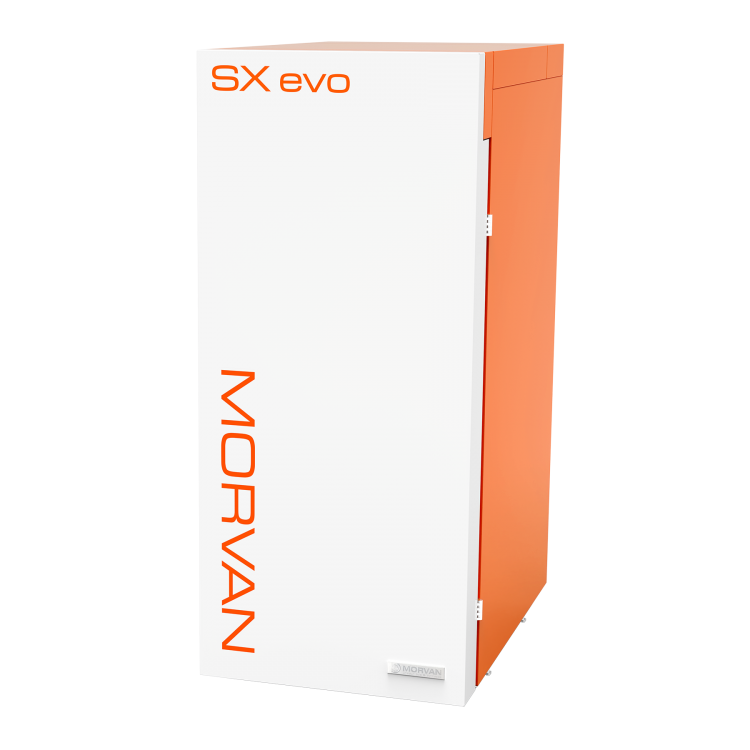

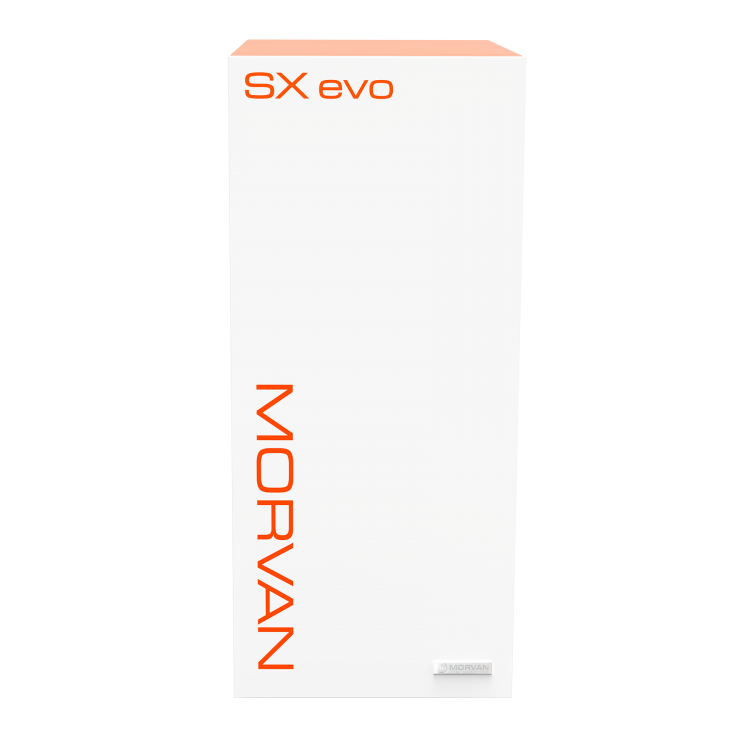

Chaudière à bois SX evo
- Economies: Combustion économe en énergie grâce à la double chambre de combustion à effet vortex.
- Rendement élevé
- Entretien facilité: Evacuation aisée des cendres de combustion et des suies des échangeurs par accès en façade.
- Combustion complètement optimisée: Peu de cendres générées grâce à une combustion parfaitement optimisée.
- Maintenance facile: Pas d’ouverture latérale. Tous les composants sont accessibles par le dessus.
Les avantages de ce produit
Rendement très élevé grâce à la double chambre de combustion à effet Vortex construite en SiC (pas d’argile réfractaire)
Grace à sa chambre de combustion bizone à effet cyclonique, le volume de combustion est optimisé permettant un mélange optimal du combustible et de l’air. La flamme parcourt les deux chambres de combustion garantissant le rendement le plus élevé possible. La chambre de combustion est réalisée en pierres réfractaires à base de carbure de silicium (SiC): Pas de panneaux métalliques donc pas d’usure ni de déchirement ce qui est synonyme de durabilité.
Aspiration automatique des fumées à l’ouverture de la porte de chargement.
Pour éviter aux fumées de s’échapper à l’ouverture de la porte de chargement, le ventilateur les aspire vers le circuit d’échangeurs refroidi à l’eau. Ceci évite la présence de fumée en chaufferie et facilite les opérations de chargement des bûches.
Combustion optimisée pour plus d’économies grâce à la sonde lambda.
La sonde lambda contrôle en permanence les gaz de combustion et réagit en fonction du combustible utilisé afin d’obtenir une combustion parfaite et des émissions très faibles. Elle contrôle les apports en air primaire et secondaire pour garantir la combustion la plus propre possible même en charge partielle. Grace à cette régulation intelligente, la température des fumées est complètement maîtrisée selon la puissance demandée. Il en résulte une consommation plus faible de combustible et des valeurs d’émissions de poussière très basses.
Le kit de recyclage pour une installation sécurisée.
Le kit de recyclage empêche une température de retour basse permettant ainsi de palier au point de rosée « condensation du corps de chauffe » et évite les encrassements du corps de chauffe « absence de surface froide »
Le kit de recyclage est monté entre la chaudière et le ballon tampon, le servomoteur est commandé par la régulation de la chaudière.
Caractéristiques
Puissance
Combustible
Rendement
Alimentation
Fonctionnement

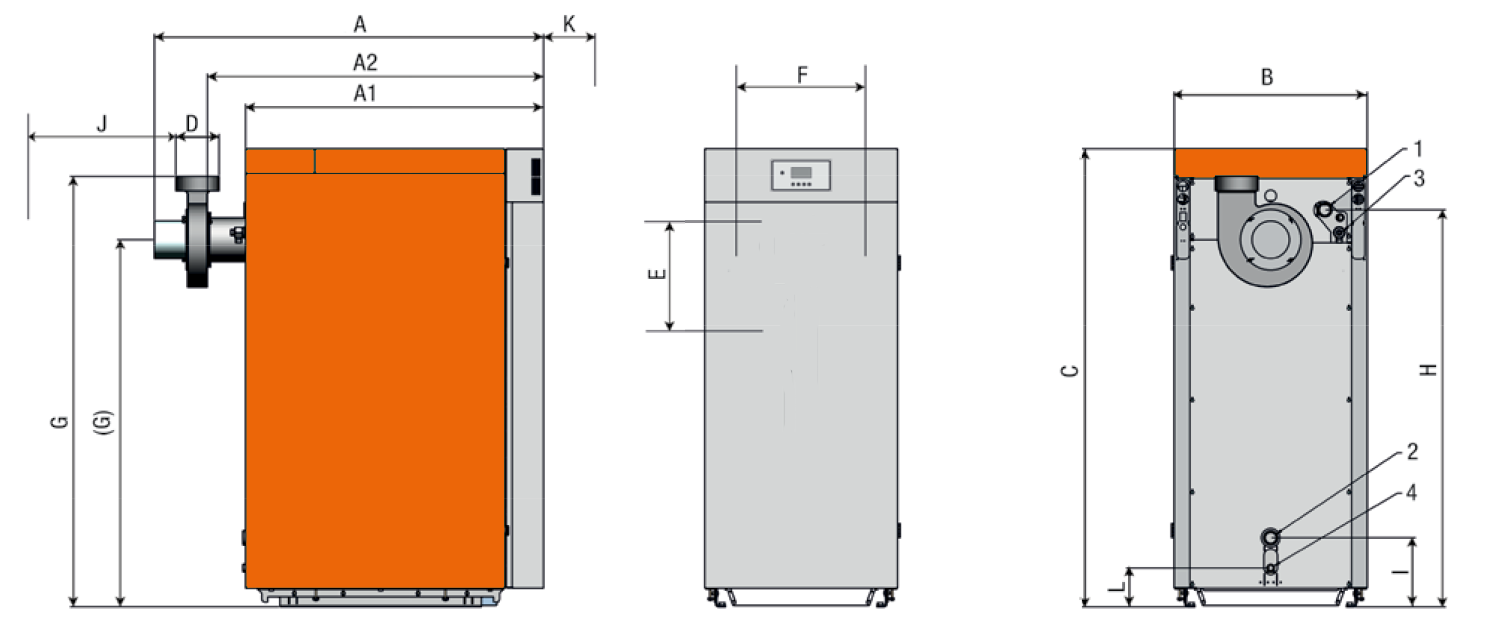

Informations techniques

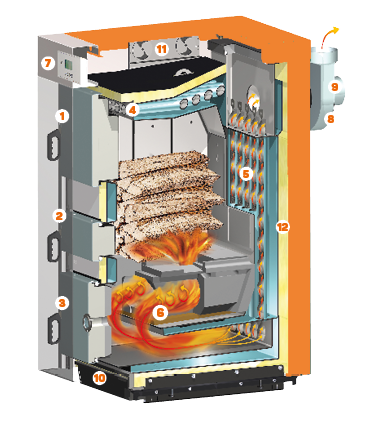

Zoom sur
- Porte de chargement: remplissage simple en bûches de 50 cm
- Large porte pour l’allumage: Allumage simple et rapide grâce à une technologie innovante.
- Accès pour nettoyage: Retrait des cendres de combustion et des suies des échangeurs par un accès en façade
- Circuit d’extraction des fumées refroidi à l’eau
- Tubulure des échangeurs: Turbulateurs à nettoyage automatique.
- Double chambre de combustion à effet cyclonique
- Régulation centralisée.
- Régulation d’air par sonde lambda: Analyse continue des fumées.
- Ventilateur d’extraction orientable: Ajustement automatique du régime de fonctionnement pour un fonctionnement sécurisé.
- Cendrier intégré: Evacuation des cendres par un cendrier en façade.
- Arrivées de l’air primaire et secondaire: Apport en air contrôlé proportionnellement et de façon séparée.
- Isolation performante: pour des pertes de rayonnement limitées.
Garantie
- Garantie chaudière : 5 ans
- Garantie composants électriques et électroniques: 2ans suivant norme UE
- Garantie de suivi des pièces de rechange à l’identique ou équivalent: 15 ans.
- Composants non couverts par la garantie: joints, fonderies, visseries, poignées, pierres et béton réfractaire
Composition
- Corps de chaudière avec échangeur de sécurité à monter
- Equipements de série et montés:
* Sonde T°départ chaudière
* Sonde T°retour chaudière
* Sonde lambda de mesure d’oxygène
* Servomoteurs air primaire + air secondaire
* Ventilateur d’extraction à vitesse modulable - Equipements de série à monter:
* Ecran de contrôle
* Contact de sécurité porte de chargement
* 2 x sondes ballon tampon
- Autre:
* Tiroir à cendres
* Set de nettoyage composé de: 1 racleur, 1 grattoir de cendres long, 1 grattoir court, 1 brosse.
Détails techniques et fonctionnels
Accès pro
Pourquoi choisir Morvan pour votre chauffage au bois ?
En savoir +
Options et accessoires
Thermostat d’ambiance sans fil programmable – classe IV ERP
- Régulateur équipé d’un algorithme de régulation PID – Classe IV selon l’ERP
- Avec horloge journalière et afficheur LCD grand format
- Régime : journalier automatique – confort – économie – protection hors gel
- Communication sans fil entre le récepteur et le thermostat : distance max 50 mètres
- Alimentation électrique :
- Thermostat alimenté par 2 piles alcalines type AA 1,5 V – piles non fournies
- Récepteur tension 230V 6 Fréquence 50 – 60 Hz
- Livré avec platine de montage pour thermostat
- Peut être raccordé à la chaudière ou au circulateur de chauffage
- Plage de réglage de la consigne : 5 à 30 ° C
- Résolution des réglages : 0,5 ° C
- Couleur thermostat : Blanc RAL 9003
Régulateur de température Eco MAX – Classe VI ERP
Le régulateur ecoMAX est conçu pour pouvoir piloter :
– 2 circuits de chauffage mélangés (sur V3V motorisée)
– 1 circuit de chauffage direct
– Le ballon d’eau chaude sanitaire
– Le bouclage ECS
– La gestion solaire
– Le relayage avec un générateur secondaire
L’écran tactile du régulateur – intégrant un capteur de température – peut servir de
thermostat d’ambiance pour un ou plusieurs circuits de chauffage (deux écrans
peuvent être raccordés au module de base).
En option, le contrôle et la supervision à distance sont possibles via le module internet
ecoNET. L’application ecoNET pour mobile est disponible sous Android et iOS.
Les caractéristiques techniques
Alimentation : 230 V~, 50 Hz
Consommation de courant du régulateur : 0,4 A
Type de fusible : 5 x 20, T 6,3 A, 230 V~, céramique
Classe de protection du régulateur : IP20
Plage de mesure de la température du capteur CT-10 : 0…100°C
Plage de mesure de la température des capteurs CT6-P et CT6-W : -40…40°C
Précision de mesure de la température : ±2 °C
Écran d’affichage : Écran tactile avec une résolution de 480×272 pixels.
Dimensions externes : Module : 340 x 225 x 60 mm ; Panneau de contrôle : 148 x 97
x 23 mm ; Poids : 1,6 kg
Normes : PN-EN 60730-2-9 ; PN-EN 60730-1 ; Classe de logiciel : A
Méthode d’installation : Montage mural
